X-Plane to GDL90

作品发布 工具
1

各位好，由于XP默认不支持某些EFB的GDL90数据，所以我写了Python来使用UDP交互Dataref并且encode成GDL90的格式。目前测试了FDPro是没问题的，ForeFlight就请各位自行测试了。如有其他支持的EFB，欢迎补充

Github项目地址：X-Plane to GDL90

目前支持以下数据（Ownship要求的一些基本数据）

  • Altitude
  • Latitude
  • Longitude
  • Elevation
  • Groundspeed
  • Theta
  • Roll
  • Pitch
  • Track
# 克隆或下载项目
git clone https://github.com/6639835/XPlanetoFDPro
cd XPlanetoFDPro

# 直接运行（无需安装依赖）
python3 main.py

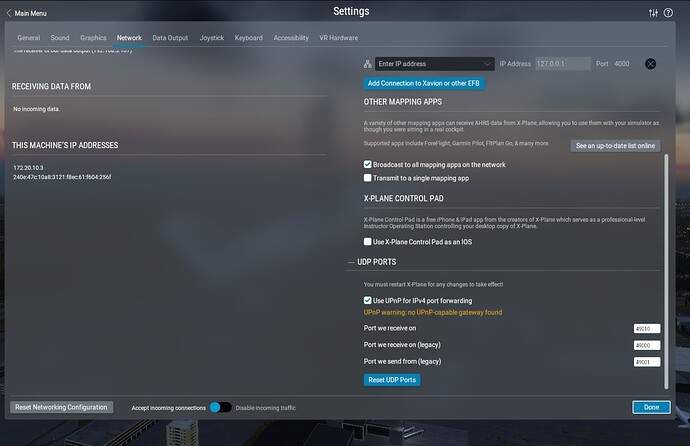

以下为XP设置中的参考：
Screenshot 2025-08-11 at 19.17.45

以下为Readme.md部分

X-Plane 12 到 FDPRO GDL-90 数据广播器

这是一个Python程序，用于将X-Plane 12飞行模拟器的实时飞行数据转换为GDL-90格式，并广播给FDPRO等飞行显示应用。

:airplane: 项目功能

  • :link: 自动连接X-Plane 12：使用内置XPlane-UDP库自动发现和连接X-Plane
  • :satellite: 实时数据传输：获取飞机位置、高度、速度、航向等关键飞行参数
  • :artificial_satellite: GDL-90格式转换：将X-Plane数据转换为标准GDL-90格式
  • :outbox_tray: UDP广播：通过UDP协议广播数据到FDPRO应用
  • :arrows_counterclockwise: 心跳监控：定期发送心跳信号确保连接稳定
  • :shield: 状态检测：自动检测X-Plane运行状态

:dart: 适用场景

  • 在iPad等设备上使用FDPRO作为飞行显示器
  • 将X-Plane 12作为飞行训练模拟器
  • 需要将模拟器数据传输到外部飞行应用

:clipboard: 系统要求

  • Python 3.6+
  • X-Plane 12
  • FDPRO应用
  • 网络连接（局域网或本机回环）

:rocket: 快速开始

1. 下载和运行

# 克隆或下载项目
git clone https://github.com/6639835/XPlanetoFDPro
cd XPlanetoFDPro

# 直接运行（无需安装依赖）
python3 main.py

2. X-Plane 12 设置

方法1：Data Output（推荐）

  1. 启动X-Plane 12
  2. 进入 Settings → Data Input & Output → Data Set
  3. 勾选以下数据项的 UDP 列：
    • :white_check_mark: 17 - lat, lon, altitude
    • :white_check_mark: 18 - speed, Mach, VVI
    • :white_check_mark: 19 - pitch, roll, headings
  4. 点击 Internet 标签
  5. 设置IP地址：
    • 本机运行：127.0.0.1
    • 网络共享：你的本机IP地址
  6. 设置端口：49002

方法2：RREF连接（备用）

  1. 进入 Settings → Network
  2. 勾选 Accept incoming connections
  3. 端口设为：49000

3. FDPRO 设置

  1. 启动FDPRO应用
  2. 确保FDPRO监听端口为 4000
  3. 配置接收GDL-90数据

4. 网络配置

在 main.py 中配置目标设备IP：

# 修改这些变量以匹配你的网络环境
BROADCAST_IP = "10.16.25.146"    # iPad/FDPRO设备的IP地址
FDPRO_PORT = 4000                # FDPRO监听端口

:wrench: 配置选项

网络配置

XPLANE_IP = "192.168.0.1"        # X-Plane主机IP
XPLANE_PORT = 49000              # X-Plane命令端口
XPLANE_DATA_PORT = 49002         # Data Output接收端口
FDPRO_PORT = 4000               # FDPRO监听端口

飞机设置

# 在GDL90Encoder初始化中修改
encoder = GDL90Encoder(aircraft_id="PYTHON1")  # 8字符呼号

:bar_chart: 数据传输详情

发送的数据类型

心跳消息（每秒1次）

  • GDL-90心跳信号
  • 确保连接稳定

位置报告（每秒2次）

  • 纬度/经度（度）
  • 高度（英尺 MSL）
  • 地速（节）
  • 航向（度）
  • 垂直速度（英尺/分钟）
  • 姿态数据（俯仰、横滚）

数据格式转换

  • 高度：米 → 英尺（×3.28084）
  • 速度：米/秒 → 节（×1.94384）
  • GDL-90编码：符合标准GDL-90协议规范

:mag: 故障排除

X-Plane连接问题

  1. 检查X-Plane是否运行

    ✅ 找到X-Plane: {'IP': '127.0.0.1', 'Port': 49000, ...}

  2. 检查网络设置

    • 确保防火墙允许UDP连接
    • 验证IP地址配置正确

  3. 检查数据输出

    • 确保飞机已加载
    • 验证Data Output设置正确

FDPRO连接问题

  1. 检查IP地址

    • 确认FDPRO设备的IP地址
    • 测试网络连通性

  2. 检查端口

    • 验证FDPRO监听端口4000
    • 确认无端口冲突

数据接收问题

  1. 无数据显示

    ⚠️  5秒后仍未收到数据
    • 重新检查X-Plane Data Output设置
    • 确保飞机在飞行中（不在静止状态）

  2. 连接超时

    • 检查网络连接
    • 重启X-Plane和程序

:memo: 日志输出示例

🔍 检查X-Plane状态...
✅ 检测到X-Plane运行在: 127.0.0.1
✅ 成功使用XPlane-UDP方式接收数据
💓 发送心跳到 10.16.25.146:4000 (8 bytes): 7e0081017abc5d5e
✈️  位置报告到 10.16.25.146:4000 (42 bytes)
   LAT=37.621311, LON=-122.378955, ALT=131ft
   GDL90 hex: 7e0a00abcdef1a2b3c4d5e6f708192a3b4c5d6e7f8...

:handshake: 贡献

欢迎提交Issue和Pull Request来改进这个项目！

:page_facing_up: 许可证

本项目基于开源协议发布，具体许可证信息请参考项目根目录。

:warning: 免责声明

本工具仅用于飞行模拟和教育目的，不得用于实际航空飞行。使用者需自行承担使用风险。

作者: Justin
版本: 1.0
最后更新: 2025
